Test de machines CASSY 0,3

Test de machines CASSY 0,3

7731900

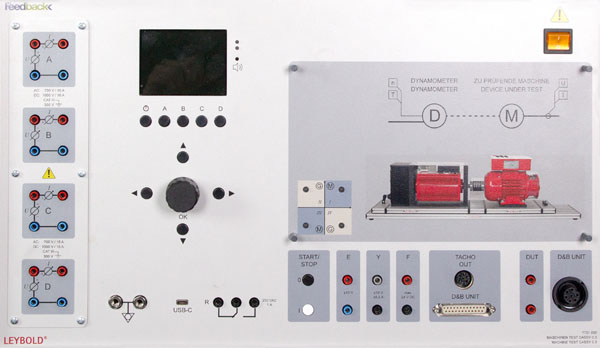

Test de machines CASSY 0,3

Description

Le test de machines CASSY fait partie du système de test de machines destiné à l’analyse des entraînements électriques et à la simulation des charges des machines. De forme compacte, cet appareil peut être utilisé dans le cadre d’expérimentations ou comme appareil de table.

Outre l’unité de commande pour le dynamomètre électrique (773 1991), il possède un système de mesure et d’analyse performant doté de quatre canaux de mesure isolés et sans potentiel permettant de réaliser la mesure simultanée du courant et de la tension, comme avec le Power Analyser CASSY (727100).

La mesure de la vitesse de rotation est réalisée par le biais d’un capteur optique et permet une résolution angulaire de 0,1°.

Le couple est mesuré jusqu’à ±10 Nm avec une résolution de 1x10-3 Nm, et peut également être étalonné avec un poids de référence de 1 kg.

Le test de machines CASSY peut être utilisé notamment pour les essais suivants :

analyse de machines comme moteur et comme générateur,
comportement aux différents cas de charge, p. ex. masse d’inertie, ventilateur, etc.,
comportement des cas de charge variables au fil du temps,
essai de convertisseur de fréquence avec machine asynchrone, machines IMP,
démarrage avec circuit en étoile et en triangle, softstarter et convertisseur de fréquence,
paramétrage d’appareils de commande pour démarrage en douceur ou démarrage difficile avec moteur à bagues.

Choix de la machine :

Toutes les machines disponibles peuvent être paramétrées de manière extensive. Une navigation par menu intelligente permet de réaliser ce paramétrage. Ce choix est facilité par la reconnaissance intégrée des types de machines de nouvelles constructions.

Il est également possible d’intégrer des machines issues du stock existant et de les paramétrer individuellement. Une commutation de la boucle de sécurité entre les machines LD et des machines de la marque « ELWE Technik » par exemple s’effectue facilement.

Le menu « Paramétrage libre » permet également la saisie manuelle des paramètres d’anciennes machines, de sociétés tiers ou de machines spéciales, p. ex. à des fins de recherche. Nos conseillers techniques sont à votre disposition, n’hésitez pas les contacter

Modes d’exploitation :

Contrôle de moteurs

La régulation lors du contrôle de moteurs intervient, au choix, par le biais de la vitesse de rotation mesurée ou à l’aide du couple mesuré.

Régulation de la vitesse de rotation : manuelle, automatique, courbe d’accélération, courbe de charge
Régulation du couple : manuelle, à décharge automatique dynamique, à charge automatique dynamique, automatique statique selon IEC DIN VDE 60034-2-1 sur 6 niveaux et sur 16 niveaux supplémentaires de 0 % à 150 %

Contrôle de générateurs

Les machines électriques peuvent être contrôlées, surveillées et analysées par le système en tant que générateur en exploitation en ilot - mais aussi en exploitation en réseau.

Simulation de charge

En fonction de la vitesse de rotation pour essais de démarrage et comportements d’exploitation

Courbe de charge : T(n) (extrudeur)
Courbe de charge : T(n²) (turbomachines, p. ex. ventilateurs)
Courbe de charge : T_L = const. (ascenseur, grue)
Courbe de charge : P const. (arbre de tour, de fraiseuse)
Courbe de charge : T(α) masse d’inertie
Courbe libre : Prescrites par le biais de logiciels externes, p. ex. : CASSY Lab, LabView ou MATLAB

Comportement en charge dépendant du temps

Fonction sinusoïdale
Fonction trapézoïdale
Fonction triangulaire :
Fonctions libres, prescrites par le biais de logiciels externes, p. ex. : CASSY Lab, LabView ou MATLAB

Régulation du générateur :

Exploitation en ilot

Régulation de la puissance
Statique de tension
Statique de fréquence

Exploitation en réseau

Réglage fréquence-puissance
Statique de tension
Statique de fréquence
Réglage de tension par puissance réactive
Exploitation en parallèle de générateurs

Analyses mécaniques sur machines :

Moment d’inertie

Détermination du moment d’inertie
Lors de freinages
Lors d’accélérations

Caractéristiques techniques

Mesure dans le domaine du système de test de machines :

Vitesse de rotation : n_M ±2000,0 min-1, ±3500,0 min-1, ±5000,0 min-1, 34,00 s-1, 64,00 s-1, 84,00 s-1,
Couple : T_M ±10,000 Nm
Accélération angulaire : ω_M 400 °/s², 4000 °/s², 40000 °/s²
Puissance mécanique : P_MEC ±200,0 W, ±600,0 W, ±1200,0 W
Puissance électrique : P_EL ±600,0 W, ±1200,0 W, ±1800,0 W
Tension de la machine : U_M tension moyenne aux bornes
DC ±36 V, ±150 V, ±360 V, ±700 V, AC 25 V, 100 V, 250 V, 490 V
Courant de la machine : I_M courant de phase moyen
DC ±1 A, ±2,4 A, ±10,0 A, ±24,0 A, AC 0,7 A, 1,6 A, 7 A, 16 A
Facteur de puissance : cosφ_M
Fréquence de réseau : f_M
Tension d’excitation : U_E DC ±36 V, ±150 V, ±360 V, AC 25 V, 100 V, 250 V
Courant d’excitation : I_E DC ±1 A, ±2,4 A, ±10,0 A, ±24,0 A, AC 0,7 A, 1,6 A, 7 A, 16 A
Puissance d’excitation : P_E ±400,0 W
Puissance apparente : S_M ±900,0 VA, ±1800,0 VA, ±3600,0 VA
Puissance réactive : Q_M ±600,0 var, ±1200,0 var, ±3000,0 var
Rendement : η_M 200,00 %
Glissement : s_M

Système de mesure didactique intégré :

Entrées : 4 canaux de mesure isolés CAT III 300 avec chacun une mesure I et U (8 utilisables simultanément au maximum)
Entrées A à D : raccord U et I via connecteurs de sécurité de 4 mm
Plages de mesure U : 25 /70/250/700 VAC ±36 /±100/±360/±1000 VDC
Plages de mesure I : 0,7/1,6/7/16 AAC ±1/±2,5/±10/±16 ADC
Mesure simultanée de U, I, φ_u, φ, f et P dans chacun des 4 canaux et courant
Fréquence de balayage maxi 1 000 000 valeurs/s par canal pour U et I maxi 500000 valeurs/s
Valeurs instantanées et pondérées U, I et P
Valeurs efficaces (AC+DC / AC) U et I
Filtre d’ondes fondamentales pour courant et tension raccordable individuellement
Sortie analogique : peut commander les relais externes ou le régulateur de tension.
Surveillances de température pour dynamomètre et échantillon (DUT)
Surveillance du capot d’arbre : arrêt du système avec protection anti-redémarrage
Affichage à quatre quadrants avec LED pour l’affichage du point de fonctionnement
Limites de vitesse de rotation et de couple réglables
Norme de sécurité maximale : courant de fuite < 5 mA

Unité de commande et d’affichage intégrée

Affichage sur moniteur couleur de 9 cm (QVGA 3,5")
Affichage simultané de 24 valeurs de mesure max.
Affichage de toutes les valeurs pour chaque canal
Affichage de toutes les valeurs sous forme de tableaux
Affichage et évaluation des valeurs de mesure dans différents diagrammes
Affichage d’un diagramme vectoriel
Affichage de tous les paramètres pour la commande et la configuration - également pour l’exploitation sans ordinateur
Boutons et codeur incrémental avec bouton
Autres fonctions et interfaces

Interface USB de type C avec PC ou ordinateur portable pour utilisation avec CASSY Lab ou en tant que disque dur USB pour la transmission de données de mesure et pour le paramétrage

Réseau sans fil (WLAN) pour utilisation avec LabDoc, CASSY Lab ou en tant qu’interface avec Matlab et LabView

Informations supplémentaires :

Tension réseau : 230 V 50–60 Hz
Puissance de raccordement : 1600 VA
Ventilation active à température programmée
Dimensions : 500 mm x 300 mm x 180 mm
Poids : 10 kg

Contenu livré

Test de machines CASSY
1x câble USB C / A
Câble d’alimentation UE / GB
Câble à 7 pôles avec fiches rondes

Documents associés

PDF (Mode d'emploi)

[773 1900] Test de machines CASSY 0,3

Téléchargements

ZIP	Mobile Config, Mobile Edit et Machine Test CASSY firmware (V1.08) Utilitaires et mise à jour du firmware sans CASSY Lab 2
MSI	CASSY Lab 2 for Drives and Power Systems (V2.27) Version de démonstration gratuite, version complète nécessite un code de licence de CASSY Lab 2 for Drives and Power Systems
Manual utilisateur	CASSY Lab 2 Manual
Lien web	CASSY Lab 2 Aide en ligne
ZIP	CASSY SDK for own software development (Windows/Linux) (en)
ZIP	LabVIEW driver for LabVIEW 2017 or higher (Windows) (en)
ZIP	MATLAB driver with examples (Windows) (en)
