Surveillance de la batterie

LD 738031
Surveillance de la batterie
Surveillance de la batterie
Surveillance de la batterie

This product is classified as a dangerous good and is not available for online purchase.

For ordering the dangerous good or other information please contact our customer service center.
This experiment/set up contains dangerous goods.
These are not available for online purchase.
You may order the experiment/set up without the dangerous goods.


For ordering the dangerous good or other information please contact our customer service center.
Email: webshopuk@ld-didactic.de
Telephone:+49 (0) 22 33 / 604 – 319
Go to contact form

˟

Request an offer

Thank you for your inquiry. We will get back to you as soon as possible.

˟

Description

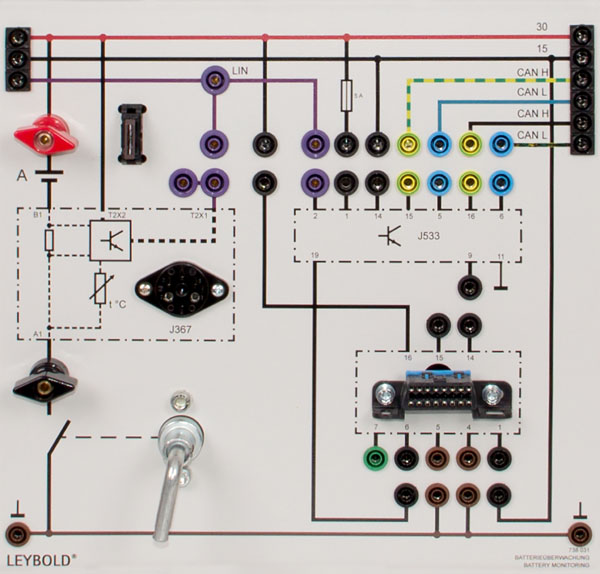

Se compose de la plaque Raccord de batterie avec l'« interface de diagnostic pour bus de données » dotée de la fonctionnalité de la gestion de l'énergie de la batterie et du BECB (Boîtier État de Charge Batterie) situé directement au pôle négatif de la batterie du véhicule et relié à l'interface de diagnostic via une ligne de bus LIN. Le connecteur OBD à 16 voies est compatible avec le système et supporte aussi bien le bus CAN que la ligne K.

En tant que passerelle, l'interface de diagnostic peut tout aussi bien être raccordée aux systèmes de bus CAN lowspeed que highspeed. Dans le système de bus LIN, elle sert de calculateur maître avec le capteur de batterie comme esclave LIN.

Pour plus de clarté, l'alimentation en tension est marquée en couleur sur les bords supérieur et inférieur. Ces signaux ainsi que le signal à la borne 15 peuvent transiter de droite à gauche.

L'autodiagnostic peut être effectué avec l'adaptateur de diagnostic automobile CAN+USB 7379803. La batterie du véhicule (type et modèle) peut être programmée par ce biais après avoir été remplacée !

Des fusibles de rechange sont disponibles sous le numéro de catalogue 6890813.

Caractéristiques techniques

  • Tension d'alimentation : UB = +12-15 V=
  • Fusible : 10 A
  • Prise de diagnostic : 16 voies

Contenu livré

  • Plaque d'enseignement Raccord de batterie

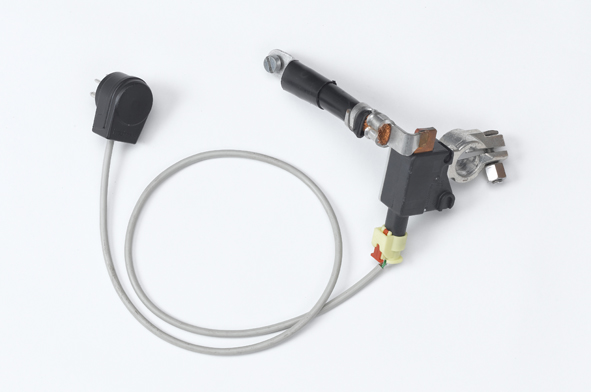

  • Capteur de courant de la batterie

Documents associés

PDF (Mode d'emploi) PDF (Mode d'emploi) [738 031] Surveillance de la batterie (en)
