Essuie-glace avec LIN

Système de formation CAN/LIN pour la commande d'essuie-glaces avec interrupteurs de défaut

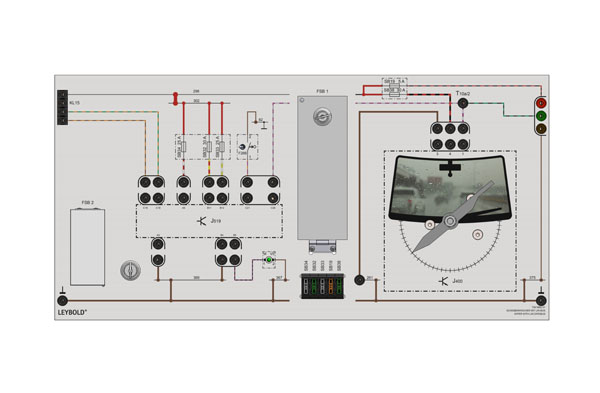

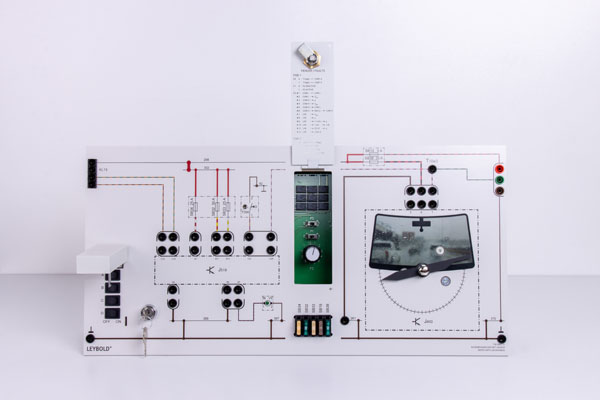

Le système se compose de quatre calculateurs d'origine en réseau :

• électronique de colonne de direction
• Unité de commande du réseau de bord
• Unité de commande de l'angle d'essuie-glace

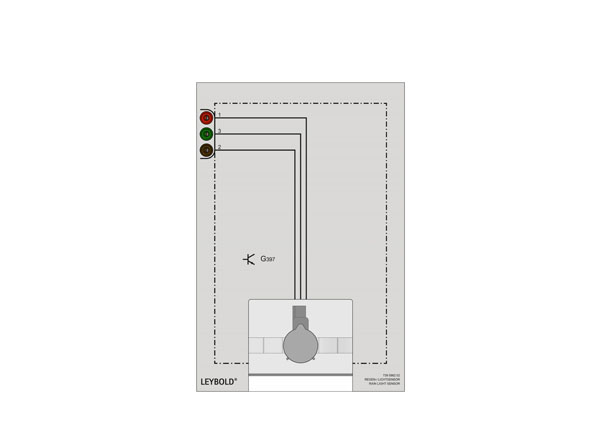

• Capteur de pluie/luminosité

En tant que « sous-bus » du bus de données CAN, le bus LIN (= Local Interconnect Network) est un bus à un seul fil qui fournit des données de capteur ou déclenche des événements d'actionneur à la demande du maître du bus CAN. En mode d'intervalle d'essuie-glace automatique, le capteur de pluie détecte l'intensité des précipitations et la signale à l'unité de commande du réseau de bord via le bus LIN. Celui-ci active le moteur d'essuie-glace (également via le bus LIN) avec un intervalle correspondant à la quantité de précipitations : faible pluie = répétition rare, forte pluie = répétition fréquente du mouvement d'essuie-glace. Le capteur de pluie installé derrière une vitre en plexiglas peut être activé à l'aide du brouillard pulvérisé à partir d'un vaporisateur.

Le système CASSY (524013SKFZ) est utilisé pour l'acquisition des valeurs mesurées au niveau des prises de mesure de 4 mm et l'évaluation des télégrammes de données. Les télégrammes de données peuvent être enregistrés et interprétés à l'aide d'un oscilloscope.  Le testeur de diagnostic automobile 739589 permet d'effectuer une analyse complète du protocole de bus. Pour une analyse plus approfondie du protocole, il est possible d'utiliser l'adaptateur multi-bus CAN (773961) ou l'adaptateur PC USB pour bus LIN (7395881).

Les deux boîtiers de commutation d'erreurs verrouillables permettent de connecter 16 erreurs CAN ou LIN, telles que :

• courts-circuits à la masse
• Courants positifs
• Court-circuit entre CAN H et CAN L
• Résistances de transition
• Interruptions

Le système d'entraînement comprend :

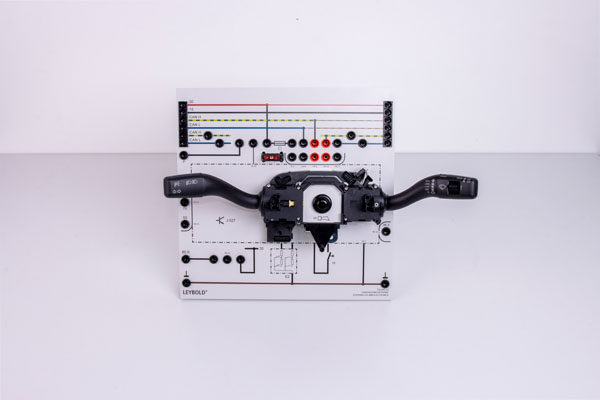

• Électronique de colonne de direction compatible CAN-Bus avec levier d'essuie-glace
• Unité de commande du réseau de bord compatible avec les bus CAN et LIN
• Moteur d'essuie-glace compatible avec le bus LIN

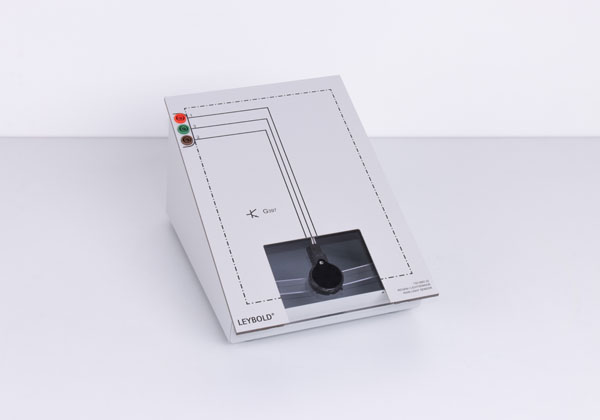

• Capteur de pluie compatible LIN-Bus
• Boîtier de commutation d'erreurs (erreurs CAN et LIN)

Le système est capable d'effectuer un autodiagnostic en liaison avec la passerelle avec surveillance de batterie (738738). Toutes les possibilités de diagnostic peuvent être testées à l'aide d'un testeur de diagnostic approprié, l'adaptateur de diagnostic automobile CAN+USB (7379803).
