Simulateur de défauts du contacteur 0,3 kW.

EW 773030
Simulateur de défauts du contacteur 0,3 kW.
Simulateur de défauts du contacteur 0,3 kW.
Simulateur de défauts du contacteur 0,3 kW.
Simulateur de défauts du contacteur 0,3 kW.
Simulateur de défauts du contacteur 0,3 kW.

Description

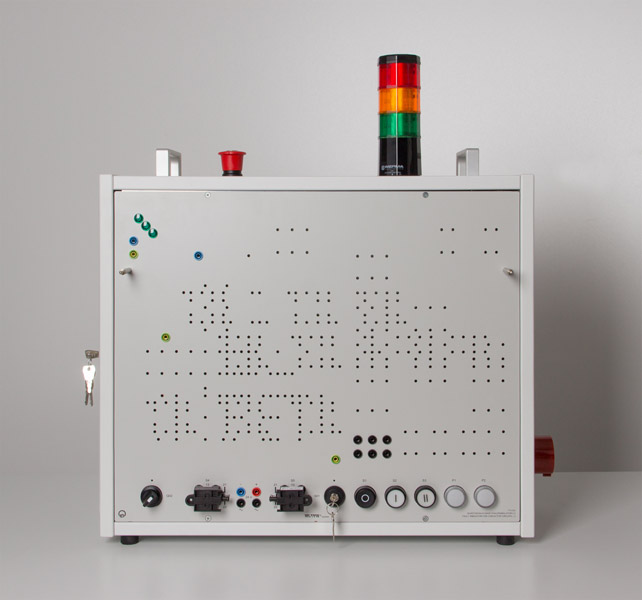

C'est l'unité simulateur de défaut de circuits de contacteurs 300 W qui sert à approfondir les connaissances nécessaires et l'expérience dans le dépannage systèmatique des circuits de contacteurs. Le panneau frontal, qui est la partie essentielle de l'unité, contient un grand nombre d'ouverture, derrière lesquelles se trouvent les points de mesure et de connexion des circuits du contacteur. Le masque ne libère que les points de mesure et de connexion importants pour les circuits affichés sur le masque. Tous les points inutiles restent cachés derrière le masque. Dans la partie inférieure du panneau avant, se trouve le panneau de commande avec les interrupteurs, les boutons-poussoirs, les voyants et les prises de connexion pour les interrupteurs de fin de course externes. Sur le côté gauche de l'unité, derrière une porte verrouillable, se trouve le tableau de commande de l'instructeur, qui contient un panneau de programmation en plus des fusibles principaux et du bouton d'alimentation principal du circuit de charge. Deux voyants de contrôle et de charge et un bouton d'arrêt d'urgence sont situés sur le côté supérieur de l'unité de l'instructeur. Y compris tous les masques et les commutateurs.

Caractéristiques techniques

Tension de sortie:

  • Pour le contrôle 24 V AC
  • Pour le circuit principal 3 230/400 V 50 (60 Hz)

    Alimentation

    • 3 x 230/400 V, 50 Hz (60 Hz) via connecteur CEE

Contenu livré

  • unité de base:
  • Masque: commutation marche / arrêt
  • Masque: Circuit de contacteur inverseur I
  • Masque: contacteur inverseur II
  • Masque: Circuit étoile-triangle automatique
  • Masque: Circuit de Dahlander
  • Masque: Dahlander Automatic Turning Circuit I
  • Masque: Dahlander Automatic Turning Circuit II
  • Masque: arrangement d'équipement
  • Interrupteur de fin de course avec broches
  • Ligne de connexion CEE
