Système de régulation numérique du niveau de liquide

LD 734265
Système de régulation numérique du niveau de liquide
Système de régulation numérique du niveau de liquide

This product is classified as a dangerous good and is not available for online purchase.

For ordering the dangerous good or other information please contact our customer service center.
This experiment/set up contains dangerous goods.
These are not available for online purchase.
You may order the experiment/set up without the dangerous goods.


For ordering the dangerous good or other information please contact our customer service center.
Email: webshopuk@ld-didactic.de
Telephone:+49 (0) 22 33 / 604 – 319
Go to contact form

˟

Request an offer

Thank you for your inquiry. We will get back to you as soon as possible.

˟

Description

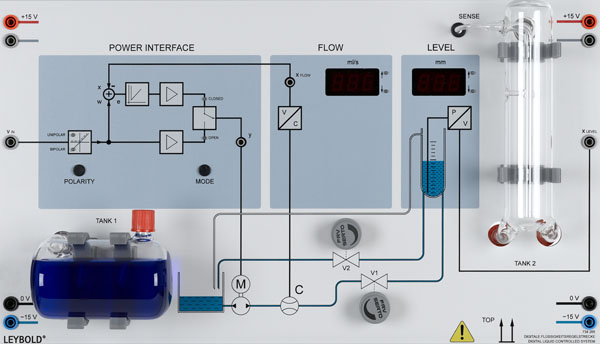

C'est un système de régulation compact pour des expériences de régulation de débit et de niveau. Suivant le mode de fonctionnement, le système de régulation est à action intégrale ou proportionnelle avec temps mort. Les cuves de réserve et de mesure sont accessibles de l'extérieur et permettent le contrôle visuel direct des grandeurs réglées. Un capteur de pression calibré est intégré pour les mesures du niveau de remplisssage et les régulations. Un débitmètre intégré avec régulateur connectable permet la mesure et la régulation du débit. Il est possible de remplir et de vider activement la cuve de mesure grâce à la pompe à engrenages bidirectionnelle et auto-amorçante. Le système électronique inclut un amplificateur de puissance, un dispositif électronique d'évaluation, un régulateur numérique ainsi que deux afficheurs 7 segments à trois chiffres pour le débit et le niveau de remplissage avec des affichages de la tendance. Des vannes réglables de l'extérieur permettent d'étudier les flux entrant et sortant tels qu'ils sont en réalité. Le circuit de liquide clos et à faible entretien fonctionne avec de l'huile silicone colorée comme liquide anti-corrosion. Le Profi-CASSY (524016) et le logiciel CASSY Lab 2 (524220) sont tout indiqués pour la commande et le relevé des variables mesurées de ce système de régulation.

Caractéristiques techniques

  • Niveau de remplissage: max. 125 mm
  • Convertisseur de niveau: 125 mm = 10 V.
  • Débit: max. 20 ml / s
  • Convertisseur de débit: 20 ml / s = 10 V
  • Contrôleur de débit: régulateur PID adaptatif
  • Réservoir de mesure de volume: environ 200 ml
  • Volume de stockage: environ 250 ml
  • Liquide de service: huile de silicone
  • Tension de commande: ± 10V
  • Tension d'alimentation: ± 15 V DC
  • Consommation actuelle: environ 0,5 A
  • Consommation électrique: max. 10 W

Contenu livré

  • Huile silicone 500 ml
1 6749060 Huile de silicone, 500 ml LD
